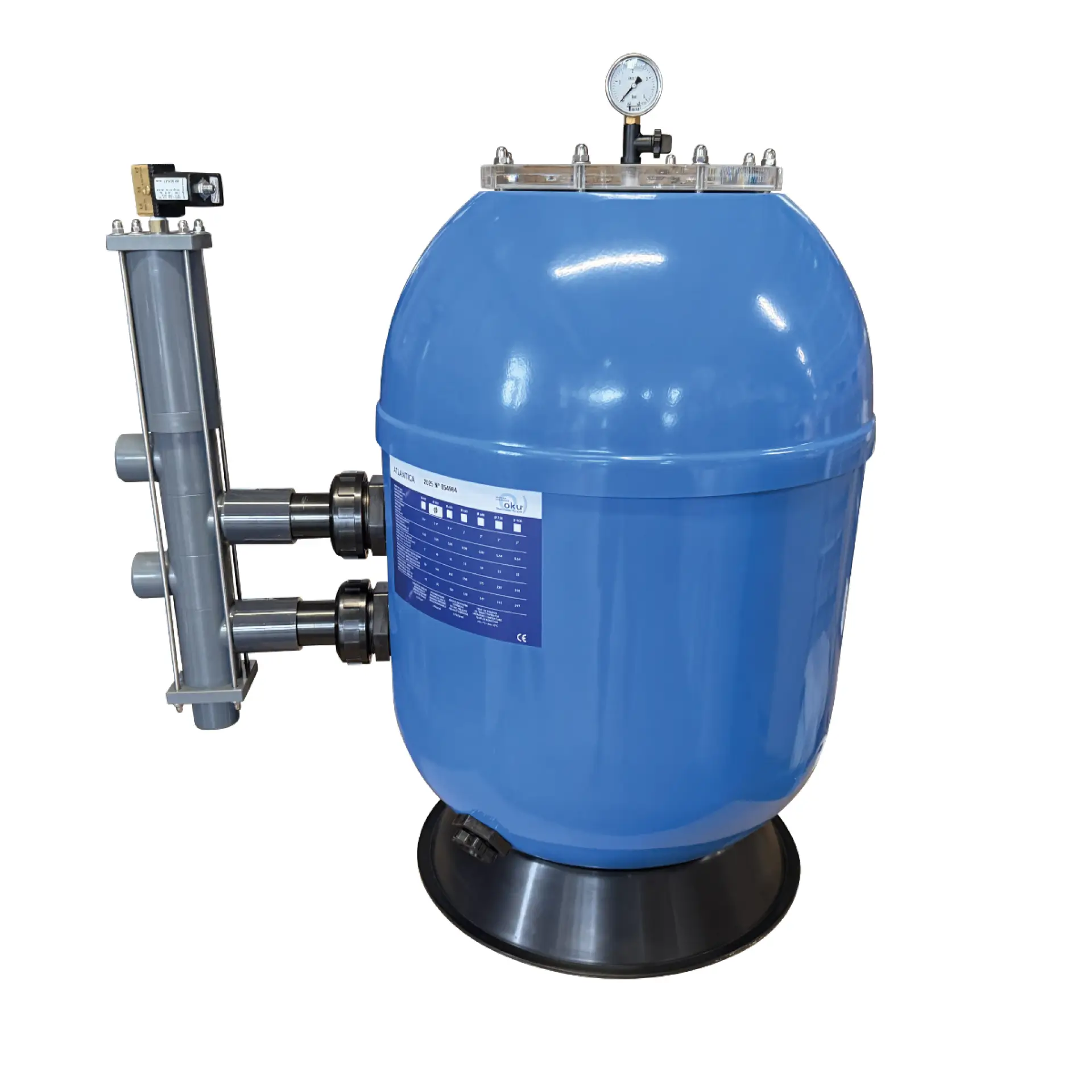

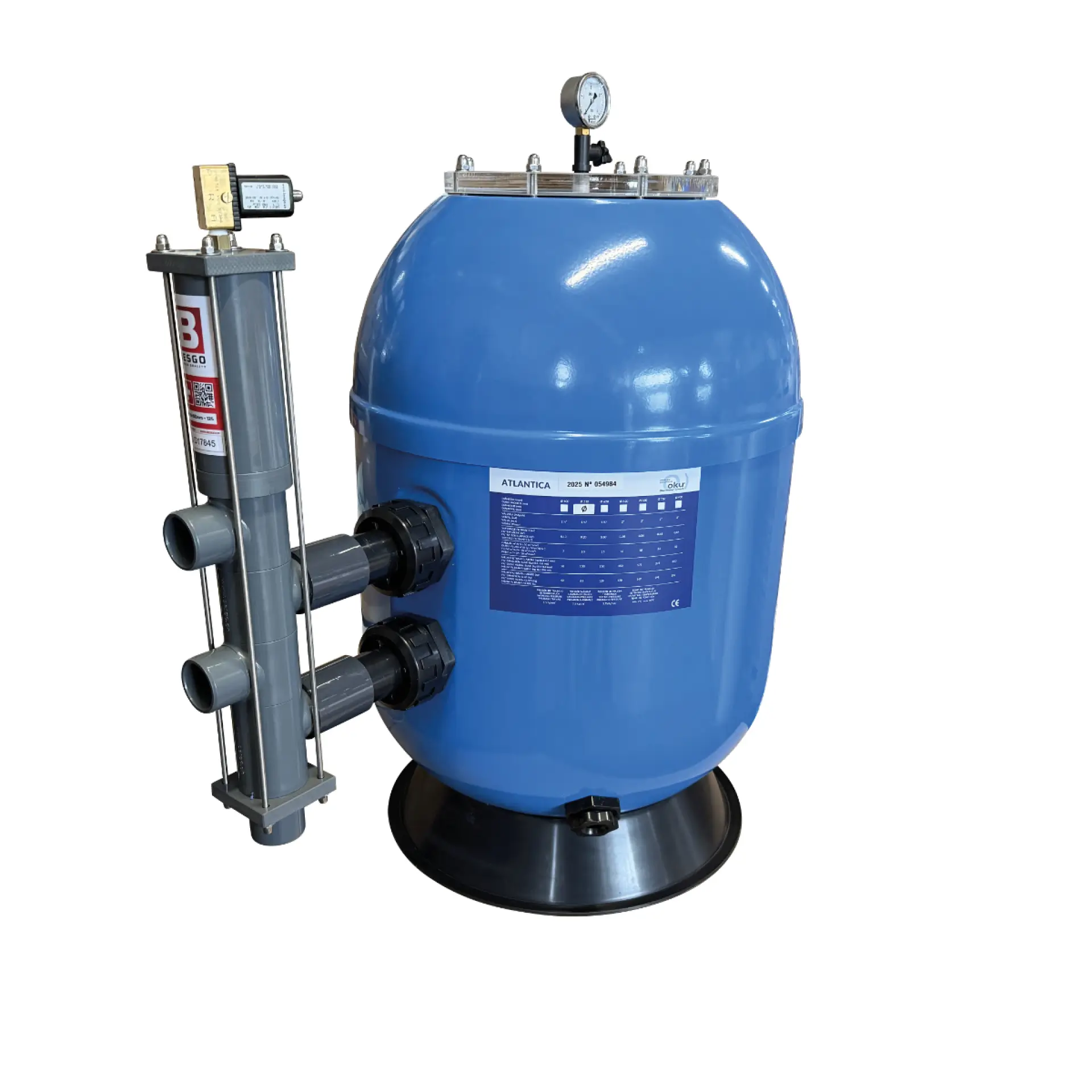

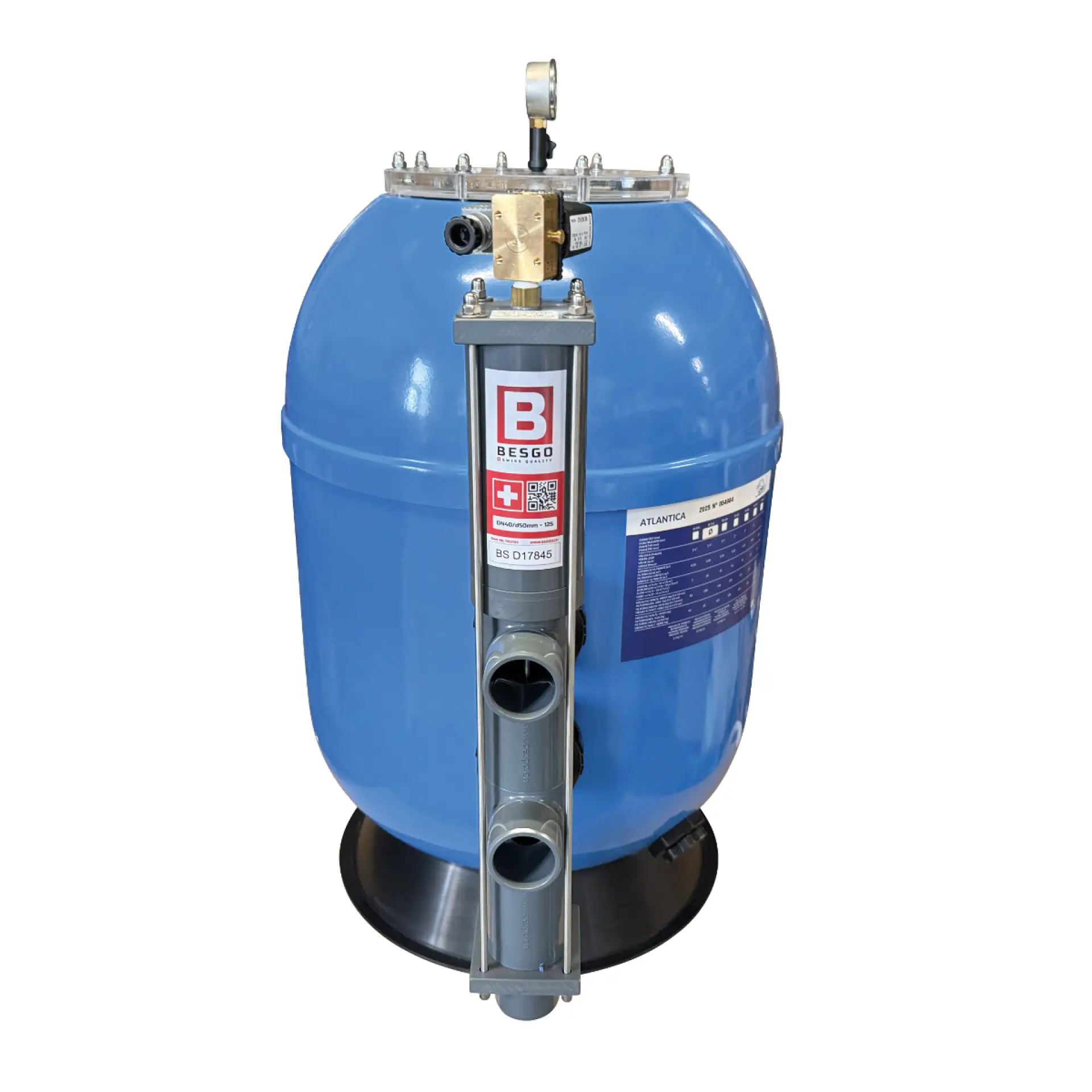

OKU GFK Filterkessel Ø 400 mm Atlantica mit BESGO 5-Wege-Stangenventil Sandfilteranlage bis 64 m³
Produktinformationen "OKU GFK Filterkessel Ø 400 mm Atlantica mit BESGO 5-Wege-Stangenventil Sandfilteranlage bis 64 m³"
Der GFK-Filterkessel Atlantica in Kombination mit dem BESGO 5-Wege-Rückspülventil ist die ideale Lösung für alle, die eine vollautomatisierte, leistungsstarke und wartungsfreundliche Filterlösung suchen. Rückspülen erfolgt zuverlässig – ohne Abschalten der Umwälzpumpe!
Die Vorteile auf einen Blick
- Rückspülen ohne Pumpenstopp – ideal bei Filtersteuerungen
- Stromausfallsicher dank Rückstellfeder im Ventil
- Klappbarer Diffusor für leichte Befüllung mit Filtermaterial
- Transparente Ø 30 cm Öffnung zur einfachen Sichtkontrolle
- Geeignet für Meerwasser, langlebiger GFK-Körper
- Ventil direkt am Kessel oder separat an der Wand montierbar

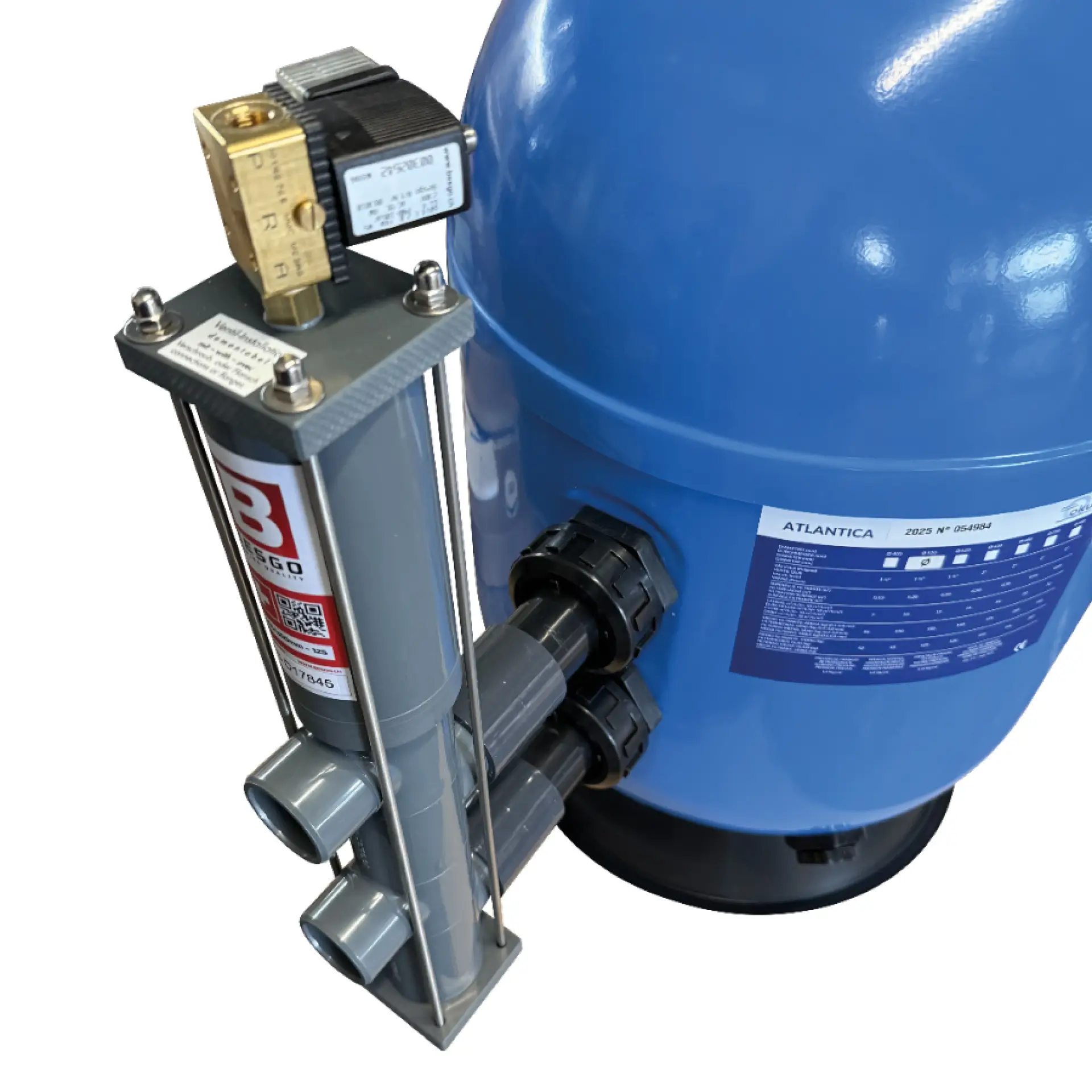

Funktionsweise des BESGO Ventils

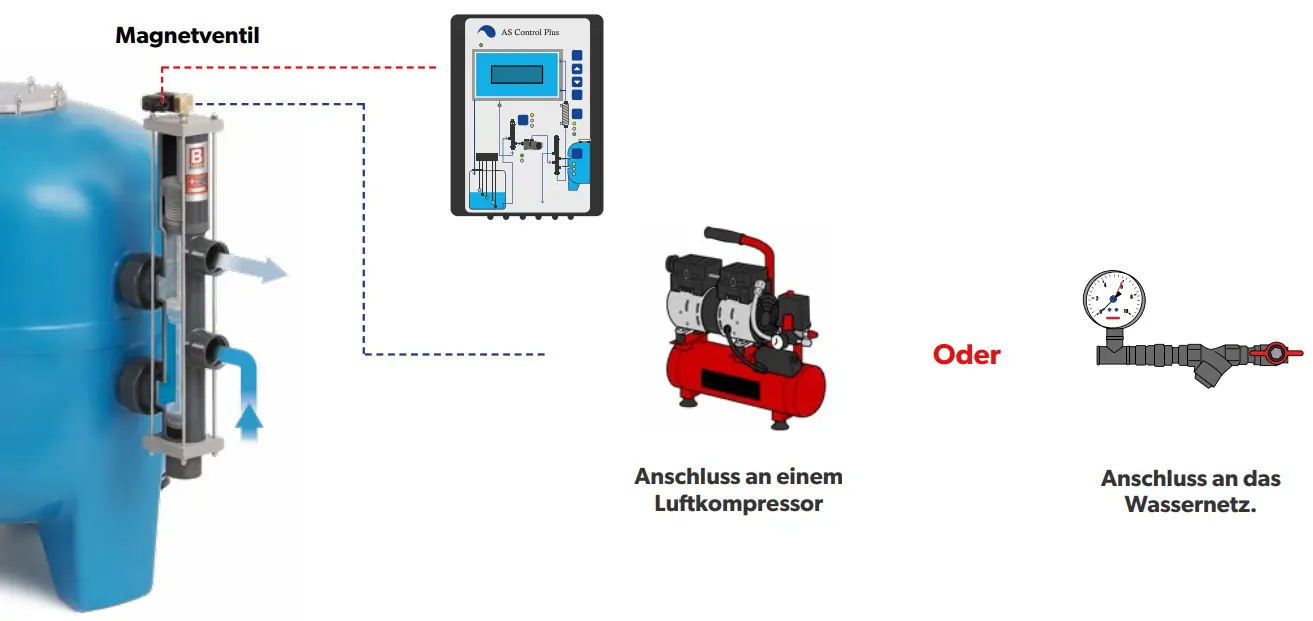

Das BESGO Stangenventil ist für die automatische Steuerung von Rückspülprozessen in Filteranlagen konzipiert. Die Steuerung erfolgt über ein Magnetventil (230 V) mit Zeitschaltuhr. Bei Stromausfall stellt sich das Ventil durch Federmechanik automatisch auf den Filterbetrieb zurück.
Rückspülleistung & Differenzdruck
Die Rückspülleistung hängt vom Filterdurchmesser und dem anliegenden Differenzdruck ab. Durch die spezielle Konstruktion des BESGO-Ventils wird eine hohe Rückspülgeschwindigkeit bei geringem Druckverlust erreicht.
Abmessungen – GFK Filterkessel Atlantica
| Modell | A | B | C | D | E | F | Anschluss |
|---|---|---|---|---|---|---|---|
| 400800B-1 | 400 | 725 | 375 | 385 | 245 | 375 | Ø 50 mm |
| 400801B-1 | 510 | 760 | 420 | 410 | 260 | 395 | Ø 50 mm |
| 400802B-1 | 620 | 920 | 480 | 510 | 340 | 460 | Ø 50 mm |
Technische Daten – GFK Filterkessel Atlantica
| Modell | Filterfläche | Durchflussleistung | Filtervolumen | Max. Druck | Filtermedium |
|---|---|---|---|---|---|
| 400800B-1 | 0,13 m² | 7 m³/h | 50 kg | 2,5 bar | Sand 0,4–0,8 mm |
| 400801B-1 | 0,20 m² | 10 m³/h | 100 kg | 2,5 bar | Sand |
| 400802B-1 | 0,30 m² | 15 m³/h | 150 kg | 2,5 bar | Sand |
Technische Daten – BESGO Stangenventil
| Eigenschaft | Wert |
|---|---|
| Anschluss | DN 40 (Ø 50 mm Klebemuffe) |
| Betriebsdruck | 1,0 – 2,5 bar |
| Maximale Temperatur | 40 °C |
| Material | ABS & V4A Edelstahl |
| Magnetventil | 230 V / 50 Hz inkl. Notbetätigung |
| Zertifizierung | TÜV, Swiss Made |
Lieferumfang
- GFK-Filterkessel Atlantica (Modell nach Wahl)
- BESGO 5-Wege-Stangenventil DN 40
- Magnetventil 230 V mit Notbetätigung
- Manometer, Entlüfter, Entleerhahn
- Muffen Ø 50 mm, Anschlussgarnitur
