BESGO 5-Wege-Rückspülventil – Automatikventil für Filteranlagen - DN40 / Ø50 mm / 125 mm Stichmaß
Produktinformationen "BESGO 5-Wege-Rückspülventil – Automatikventil für Filteranlagen - DN40 / Ø50 mm / 125 mm Stichmaß"
Mit dem BESGO 5-Wege-Stangenventil automatisieren Sie den Rückspülvorgang Ihrer Filteranlage effizient, sicher und ohne Unterbrechung. Das Ventil lässt sich flexibel installieren, bietet geringen Druckverlust und höchste Betriebssicherheit – auch bei Stromausfall.
Highlights
- Automatisierte Rückspülung per Wasserdruck oder Luftdruck
- Ventil schaltet bei Stromausfall automatisch auf Filterbetrieb

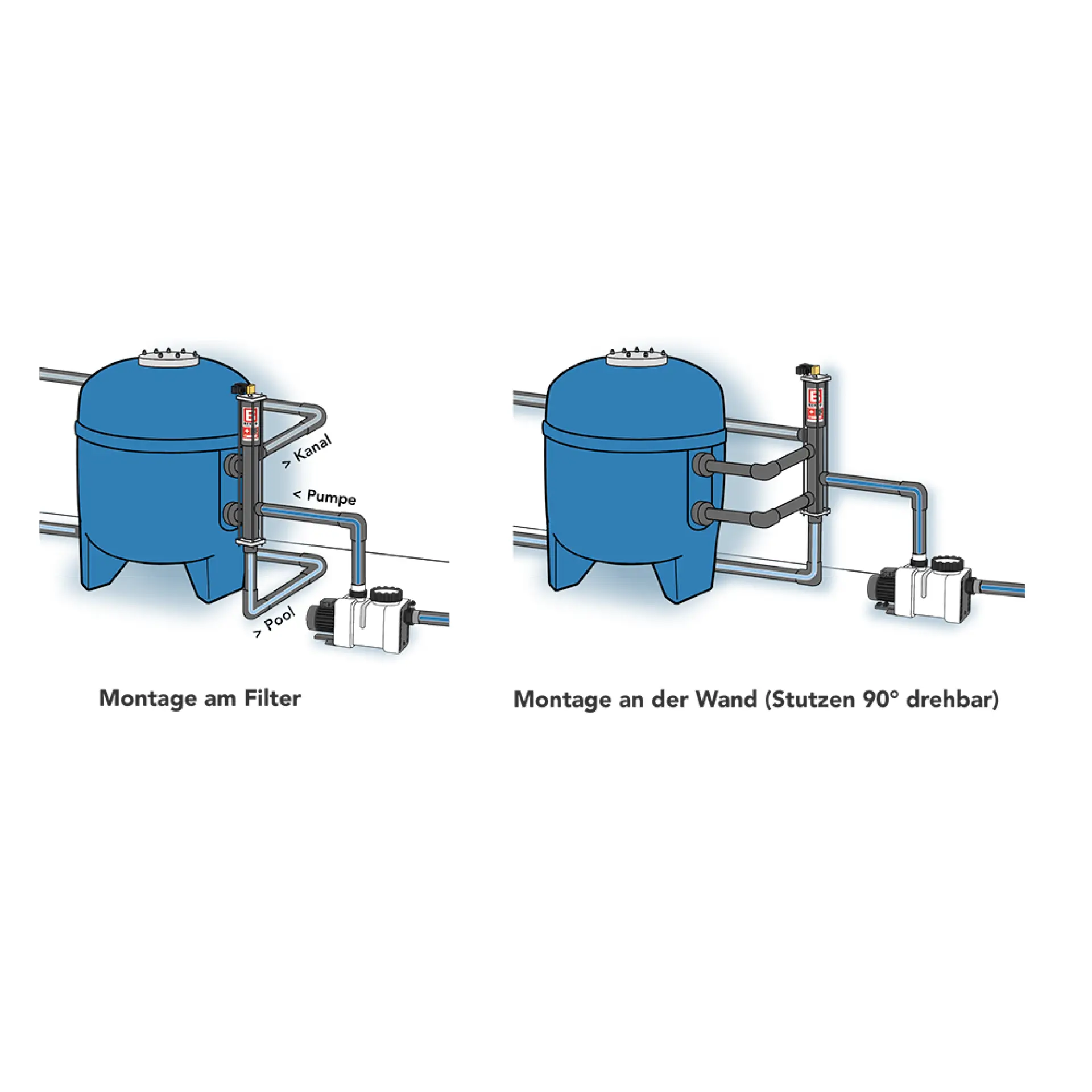

- Flexibel montierbar – direkt am Kessel oder an der Wand
Funktionsweise
Die Steuerung des BESGO Ventils erfolgt über eine Zeitschaltuhr (230 V), die ein Magnetventil aktiviert. Dieses gibt Druck (Wasser oder Luft) auf das Stangenventil, wodurch der Rückspülvorgang startet. Während des Rückspülens bleibt das Magnetventil unter Spannung – fällt diese aus, kehrt das Ventil automatisch in den Filterbetrieb zurück.
Vorteile des BESGO Stangenventils

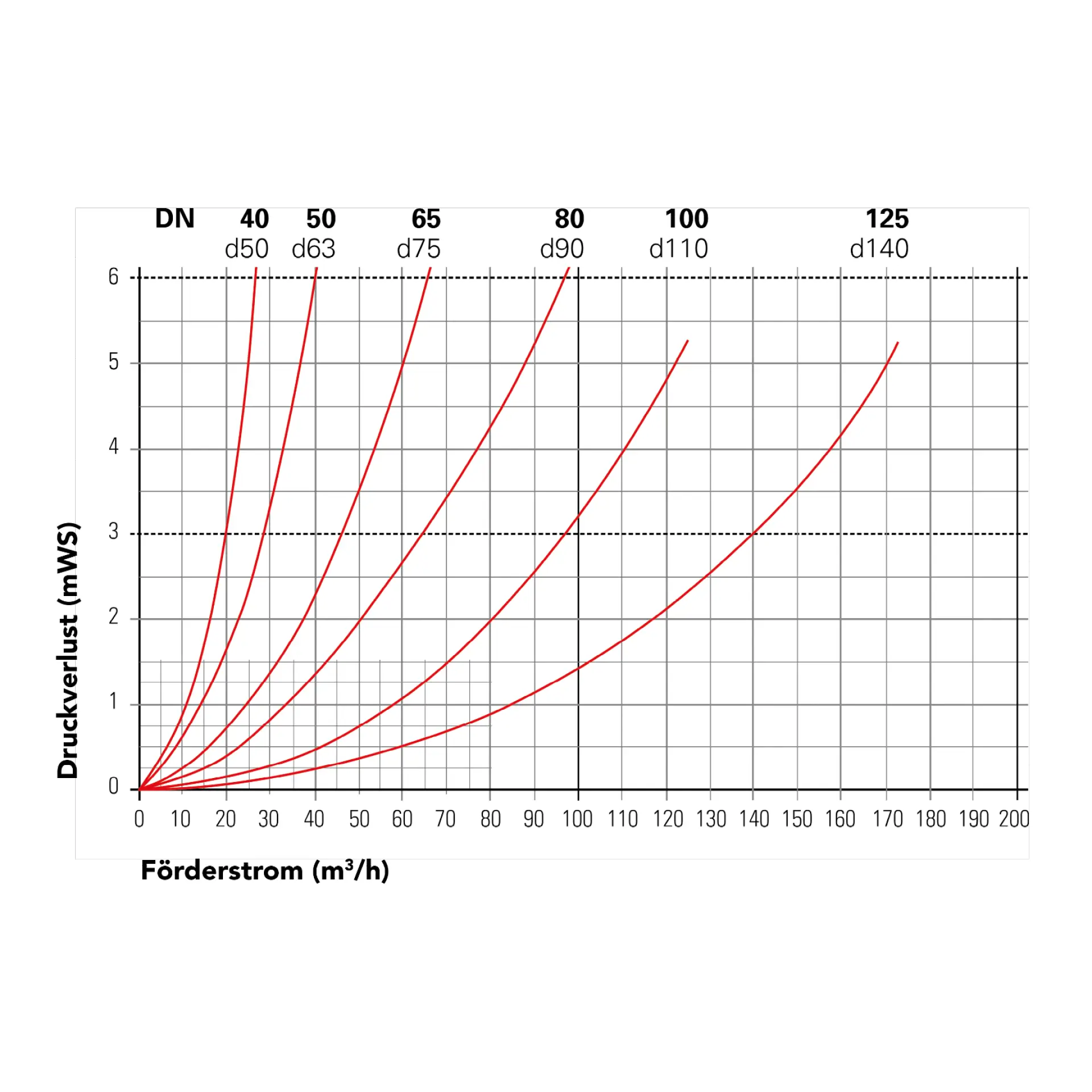

- Geringer Druckverlust – hohe Rückspülgeschwindigkeit
- Hohe Sicherheit durch automatische Rückstellung bei Stromausfall
- Flexibel montierbar mit drehbaren Anschlussstutzen (90° + Feinjustierung ±4°)
- TÜV Rheinland zertifiziert & Swiss Made
- Passend für Filter mit Ø 50 mm bis Ø 140 mm Anschluss
Montage & Anschluss
Das Ventil lässt sich dank drehbarer Anschlussstutzen auch bei nicht-parallelen Rohrverläufen problemlos integrieren. Für die Verbindung wird eine spannungsfreie Verrohrung mit lösbaren Verschraubungen empfohlen.
Technische Daten
| Bezeichnung | Art.-Nr. | Verrohrung Ø | Stichmaß |
|---|---|---|---|

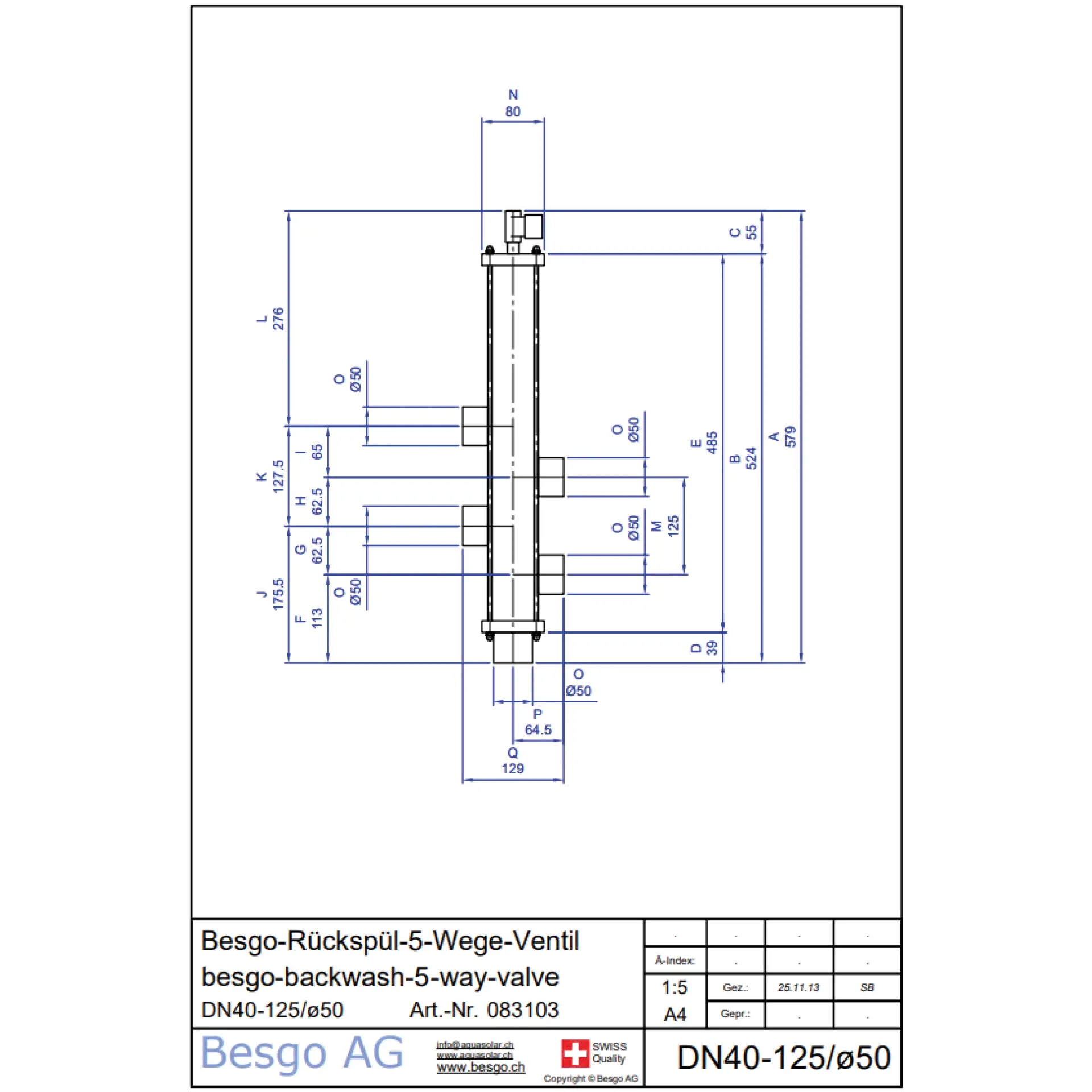

| BESGO DN40 / 1,5" | 083103 | Ø 50 mm | 125 mm |

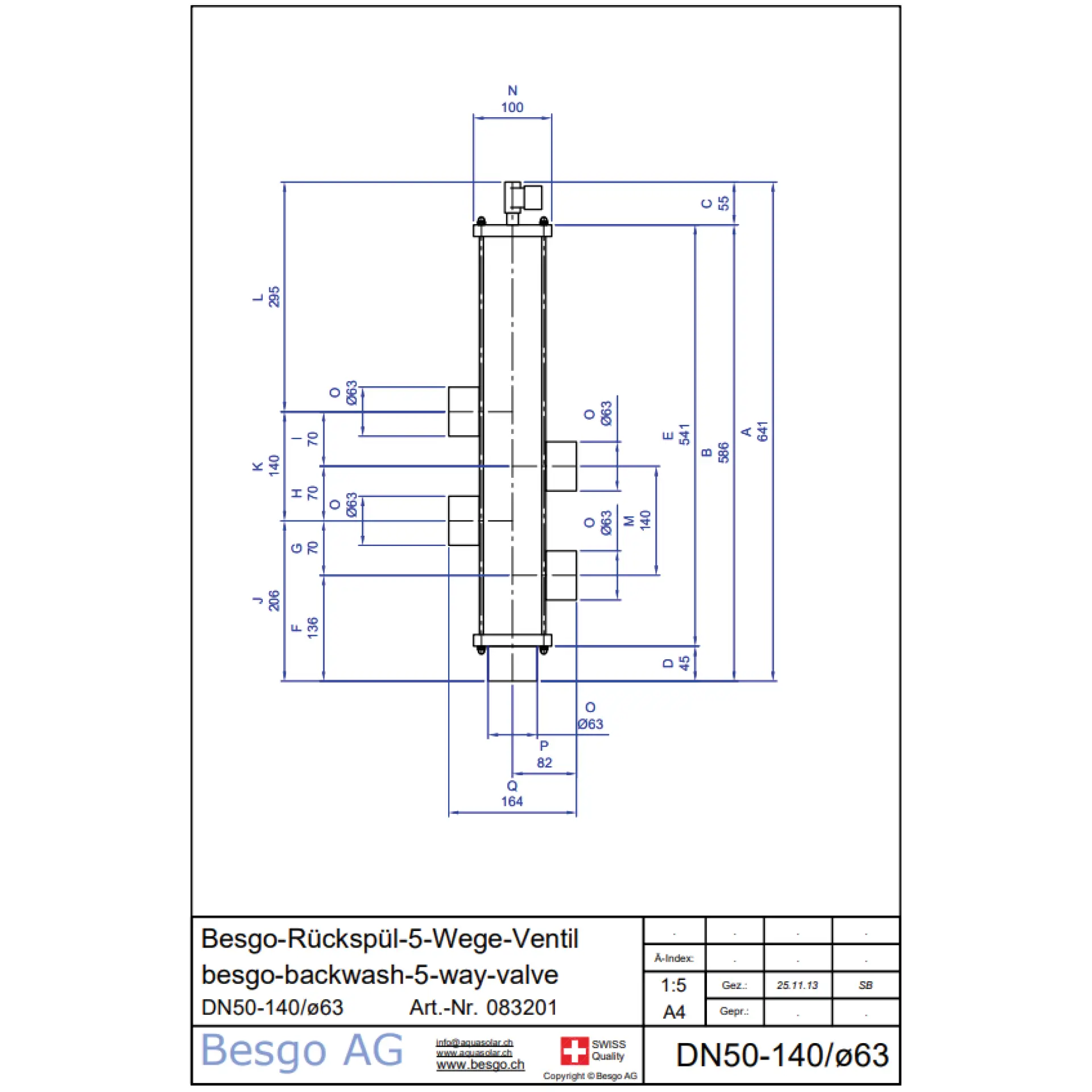

| BESGO DN50 / 2" | 083201 | Ø 63 mm | 140 mm |
| Eigenschaft | Wert |
|---|---|
| Betriebsdruck Wasserkreislauf | max. 3,5 bar |
| Steuerdruck Magnetventil | 3,5 – 6,0 bar |
| Innenteile | V4A Edelstahl (AISI 1.4571) |
| Dichtungen | Viton/PTFE – ozonbeständig |
| Zertifizierung | TÜV Rheinland / GS |
Lieferumfang
- BESGO 5-Wege-Stangenventil (gewählte Variante)
- 3/2-Wege-Magnetventil (230 V) mit Notbetätigung
- 2 Anschlüsse (1/4" und 1/8") für die Steuerung
Hersteller
Aqua Solar AG
Industriering 66CH-4227 Büsserach
Tel. +41 (0)61 789 91 00
